Un débitmètre de collecteur affiche en direct le débit d’eau qui traverse chaque boucle de votre plancher chauffant, exprimé en litres par minute. Sur la plupart des modèles domestiques, la plage de réglage va de 0 à 5 litres par minute, ajustée par une simple molette au-dessus du collecteur. Je le vérifie systématiquement avant de juger une pièce lente à chauffer : un débit mal réglé fausse tout le reste, bien avant qu’on aille soupçonner la chaudière ou la pompe à chaleur.

Quel débit régler sur chaque boucle de votre collecteur ?

Sur la plupart des installations, le débit conseillé oscille entre 1,5 et 2 litres par minute pour une petite pièce et grimpe jusqu’à 2,5 à 3 litres par minute pour une boucle plus longue. Ces chiffres sont des repères de chantier, pas une règle universelle : la valeur exacte à reporter sur chaque débitmètre dépend de la longueur du tube posé au sol et de la surface qu’il dessert.

Une valeur qui dépend de la surface, pas d’une règle fixe

Une pièce de 10 à 15 m² se contente le plus souvent d’un débit proche de 1,5 litre par minute, quand une boucle de 25 à 35 m² réclame près de 3 litres par minute pour transporter assez de calories. Ce calcul suit la même logique que celle utilisée pour définir les watts par m² nécessaires pour chauffer une pièce donnée : plus la déperdition est forte, plus il faut faire circuler d’eau chaude pour la compenser. C’est votre installateur, via l’étude thermique du chantier, qui fixe la valeur précise à reporter sur chaque débitmètre.

Sans étude thermique sous la main

Vous n’avez plus ce document ? Commencez par régler tous les débitmètres à la moitié de leur course, puis affinez pièce par pièce selon le ressenti de chaleur au bout de quelques jours. Une pièce qui chauffe mal malgré un chauffage qui tourne mérite un débit un peu plus haut ; une pièce en surchauffe permanente peut au contraire être réduite sans dommage. Une astuce de chantier pour estimer un débit sans instrument : chronométrez le remplissage d’un seau d’un litre placé sous le retour ouvert d’une boucle isolée, le temps obtenu en secondes donne une base de calcul grossière mais utile. Le réglage d’un plancher chauffant se corrige toujours par petites touches, jamais d’un coup de molette brutal.

Peut-on équilibrer un plancher chauffant sans débitmètre ?

C’est une question qui revient souvent sur les installations anciennes, dépourvues de collecteur gradué. La réponse honnête : vous pouvez approcher un résultat correct en jouant sur les vannes thermostatiques de chaque pièce et sur le ressenti, mais vous perdez la précision d’une valeur chiffrée et reproductible. Sur une rénovation, je recommande presque toujours de remplacer le vieux collecteur par un modèle équipé de débitmètres plutôt que de bricoler un équilibrage approximatif qui se dérègle à la première variation de température extérieure.

Comment lire la graduation de votre débitmètre ?

Le principe ne change pas d’un fabricant à l’autre. À l’intérieur du corps transparent, généralement en laiton nickelé, un petit disque ou une bague colorée se positionne sur une graduation exprimée en litres par minute. C’est cette position qui donne le débit réel, pas le niveau d’eau visible dans le tube.

Le niveau d’eau n’est pas le débit

Confondre les deux fait rater le réglage neuf fois sur dix. Que le corps transparent soit rempli aux deux tiers ou presque à ras bord, seule la position du disque sur la graduation compte : c’est elle qui indique combien de litres traversent la boucle chaque minute. Pour ajuster la valeur, vous tournez la partie supérieure du débitmètre comme un robinet, dans un sens pour ouvrir et augmenter le débit, dans l’autre pour le réduire. Une bague de bridage verrouille ensuite le réglage et sert de repère pour le retrouver après un rinçage du circuit.

Repérer le sens aller-retour sur le collecteur

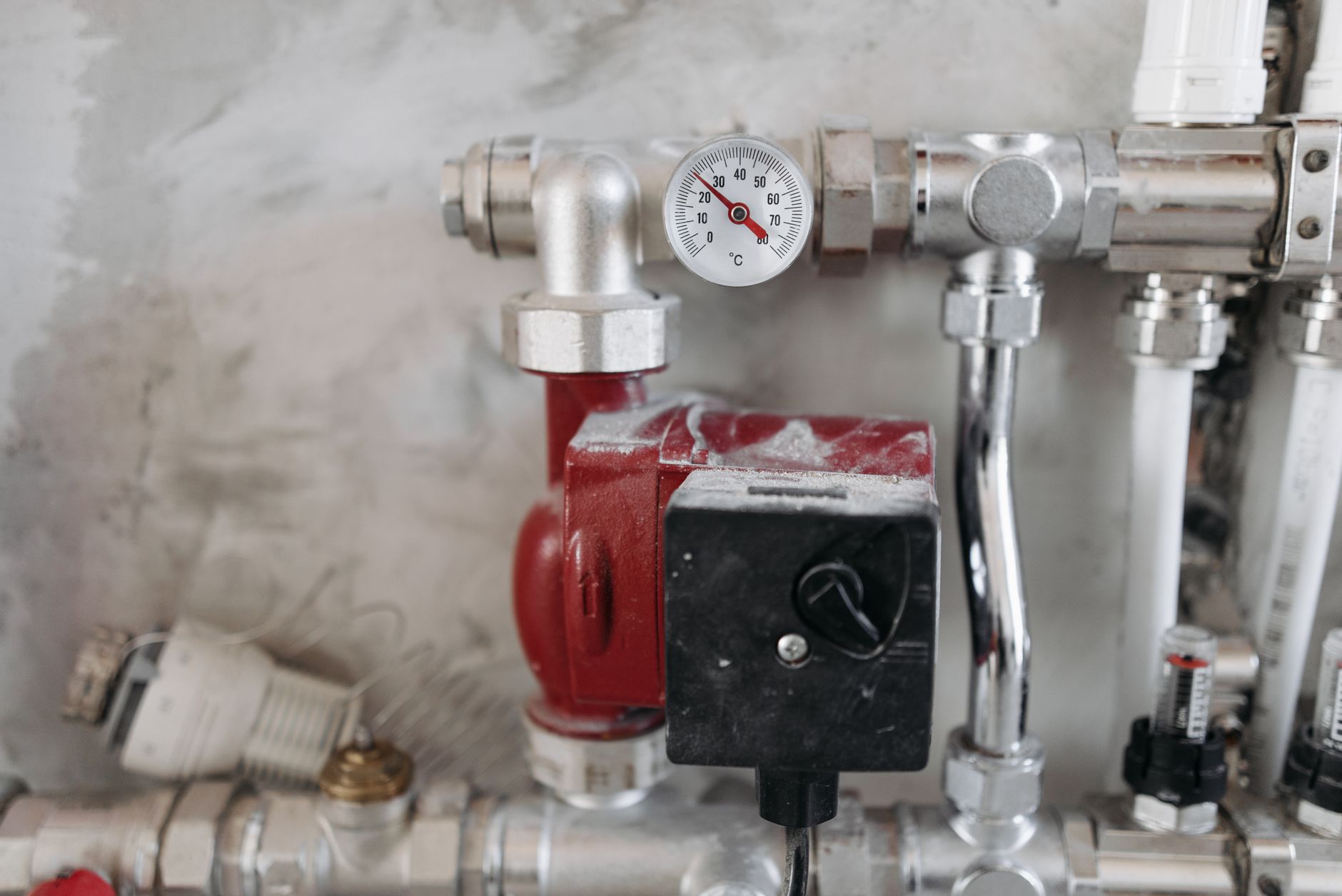

Un collecteur de plancher chauffant réunit toujours deux rangées de robinets superposées : celle du haut distribue l’eau chaude vers les boucles, aller, celle du bas récupère l’eau refroidie au retour. Les débitmètres se montent presque toujours sur la rangée de retour, jamais sur l’aller : c’est là qu’ils lisent le débit qui a réellement traversé toute la boucle, sans le risque de bulles d’air qui perturbe une lecture côté aller. Si vos deux rangées portent des débitmètres identiques, fiez-vous aux étiquettes du fabricant plutôt qu’à l’emplacement en cas de doute.

Le raccord au collecteur : PER, cuivre ou laiton

Le tube qui part de chaque boucle rejoint le collecteur par un raccord fileté, en PER la plupart du temps sur les chantiers récents. Sur les installations plus anciennes ou en rénovation, il arrive de devoir souder du cuivre pour reprendre un raccord fatigué avant de remonter le débitmètre. Vérifiez toujours le filetage avant d’acheter la pièce de rechange : deux collecteurs qui se ressemblent n’acceptent pas forcément le même raccord.

Pourquoi votre débitmètre ne bouge-t-il pas ?

Un débitmètre immobile, disque bloqué en haut ou en bas de la graduation, a presque toujours une cause mécanique en amont. Avant de suspecter la pièce elle-même, vérifiez trois points sur votre installation, dans cet ordre.

Un circulateur trop faible, la cause la plus fréquente

Le circulateur tourne à son maximum sans jamais atteindre le débit demandé, et le disque se bloque en butée sur chaque boucle. La plupart des circulateurs modernes proposent plusieurs vitesses ou un mode automatique : avant de conclure à un modèle sous-dimensionné, vérifiez qu’il n’est pas simplement resté réglé sur sa vitesse la plus basse depuis la mise en service. Sur une maison neuve, un dimensionnement réellement trop juste relève normalement du chauffagiste qui a posé l’installation : demandez-lui de revoir le calcul avant de changer quoi que ce soit vous-même, surtout si plusieurs boucles sont concernées en même temps et pas une seule.

Nettoyer un débitmètre entartré avant de le changer

Dans une région d’eau calcaire, un dépôt peut figer la bague de réglage sans que la pièce soit réellement cassée. Coupez l’alimentation de la boucle, dévissez le corps transparent, puis laissez-le tremper environ 30 minutes dans du vinaigre blanc ou un produit anti-tartre avant de le rincer et de le remonter. Ce geste évite souvent l’achat d’une pièce neuve pour un simple encrassement, surtout sur un débitmètre récent.

Purger avant d’incriminer le débitmètre

De l’air resté dans le circuit après un remplissage produit le même symptôme qu’un circulateur sous-dimensionné, tout comme une vanne d’isolement restée fermée sur le retour du collecteur. Je fais toujours purger chaque boucle une par une avant de remettre en cause le débitmètre : c’est le geste le plus simple, et il résout une bonne partie des blocages observés sur le terrain. Si le débit ne remonte toujours pas après une purge complète et un nettoyage au vinaigre, direction un professionnel : un circulateur mal dimensionné ne se corrige pas soi-même.

Avant la chape : le test de pression imposé par la norme

Avant qu’un carreleur ne coule la chape sur le réseau, la norme NF DTU 65.14, qui encadre l’exécution des planchers chauffants à eau chaude en France, impose une épreuve de pression sur l’ensemble du circuit.

6 bars, 2 heures, tous les circuits ouverts

Le réseau rempli est mis sous une pression de 6 bars pendant 2 heures, robinets fermés, sans fuite ni chute notable tolérée. C’est le seul moment où vous devez maintenir chaque débitmètre grand ouvert, toutes les boucles en parallèle, pour que la pression se répartisse sur l’ensemble du réseau. Ne confondez pas cette épreuve ponctuelle avec la pression de fonctionnement au quotidien, nettement plus basse, celle à laquelle une chaudière monte en pression pendant un cycle de chauffe normal.

Ce que ce test ne remplace pas

Un test d’étanchéité réussi ne dit rien du réglage fin de chaque boucle : il vérifie l’absence de fuite, pas l’équilibrage des débits. Les deux opérations se suivent mais ne se confondent jamais, et beaucoup de chantiers s’arrêtent au premier en pensant avoir fini le travail. Si ce procès-verbal n’a pas été remis lors de la réception du chantier, demandez-le à votre chauffagiste : c’est une pièce à conserver aussi longtemps que le plancher chauffant fonctionne, au même titre que le plan de calepinage des boucles.

Un test à refaire après une extension du réseau

Ajouter une boucle, déplacer un collecteur ou reprendre une chape après un dégât des eaux remet le circuit à nu : le test sous pression doit alors être repassé sur l’ensemble, pas seulement sur la partie modifiée. Un plancher chauffant couplé à une pompe à chaleur fonctionnant à 35 à 45 °C plutôt qu’à l’ancienne haute température affiche, selon l’ADEME, un meilleur rendement à chaque palier de 10 °C gagné sur la température de départ, jusqu’à 1 point de COP en moins à chauffer l’eau. UFC-Que Choisir relève de son côté une performance en moyenne 30 % supérieure d’un plancher chauffant associé à une pompe à chaleur, comparé à des radiateurs classiques sur la même installation. C’est aussi le bon moment, quand le chantier est ouvert, pour revoir la température à laquelle vous chauffez en hiver et le régime d’eau de votre générateur.

Remplacer un débitmètre défectueux : la marche à suivre

Sur la plupart des collecteurs, seul le corps du débitmètre se dévisse du bloc principal : pas besoin de couper de tube ni de vidanger toute l’installation, juste la boucle concernée. C’est une réparation à la portée d’un bricoleur à l’aise avec la plomberie, à condition de couper l’eau au bon endroit et de prévoir que quelques gouttes s’échapperont malgré tout au moment du dévissage.

Les outils et le budget à prévoir

Comptez généralement entre 10 et 15 euros pour la pièce de rechange, hors main-d’œuvre si vous faites appel à un professionnel. De quoi avoir sous la main avant de commencer :

• une clé plate adaptée au diamètre du corps du débitmètre
• un seau ou des chiffons pour recueillir l’eau résiduelle
• un joint torique neuf, même si l’ancien paraît en bon état
• la référence exacte du collecteur, notée avant de couper l’eau

Fermez l’arrivée en amont du collecteur avant de démonter quoi que ce soit, même si la boucle concernée semble isolée par sa propre vanne.

Compatibilité : attention à la marque du collecteur

Des fabricants comme Rehau ou Danfoss vendent des débitmètres de rechange calibrés pour leurs propres collecteurs, rarement compatibles avec un modèle concurrent. Notez la référence inscrite sur le corps de la pièce d’origine avant de commander : c’est le moyen le plus sûr d’éviter un retour de commande. Je resserre toujours la bague de bridage à la main, jamais à la pince : le laiton marque facilement, et une bague abîmée devient impossible à régler finement. Une fois le débitmètre neuf en place, reprenez le réglage depuis le début plutôt que de viser à l’œil la même position que l’ancien.

Le cas du collecteur entièrement obsolète

Sur un collecteur ancien où plusieurs débitmètres lâchent la même année, changer les pièces une à une finit par coûter aussi cher qu’un collecteur neuf complet, généralement compté en centaines d’euros pose comprise par un professionnel RGE. À ce stade, l’arbitrage n’est plus seulement technique : un collecteur récent, avec des débitmètres calibrés d’origine et un corps moins sujet à l’entartrage, se règle plus facilement et se dérègle moins vite dans les années qui suivent.

❌ Ouvrir le débitmètre à fond ne chauffe pas plus vite une pièce mal isolée. Passé le débit calculé pour la boucle, l’eau circule plus vite mais cède moins de chaleur au passage : la pièce ne gagne rien, et le reste du réseau se déséquilibre.
